Piattaforma di vetro in quarzo di dimensioni standard ultra alta per wafer da 9 pollici

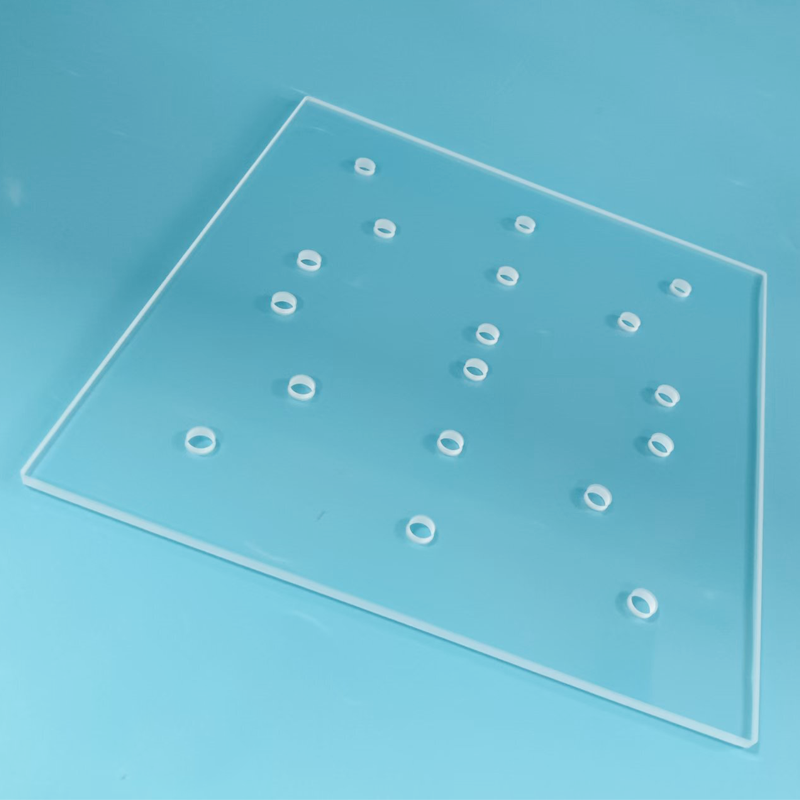

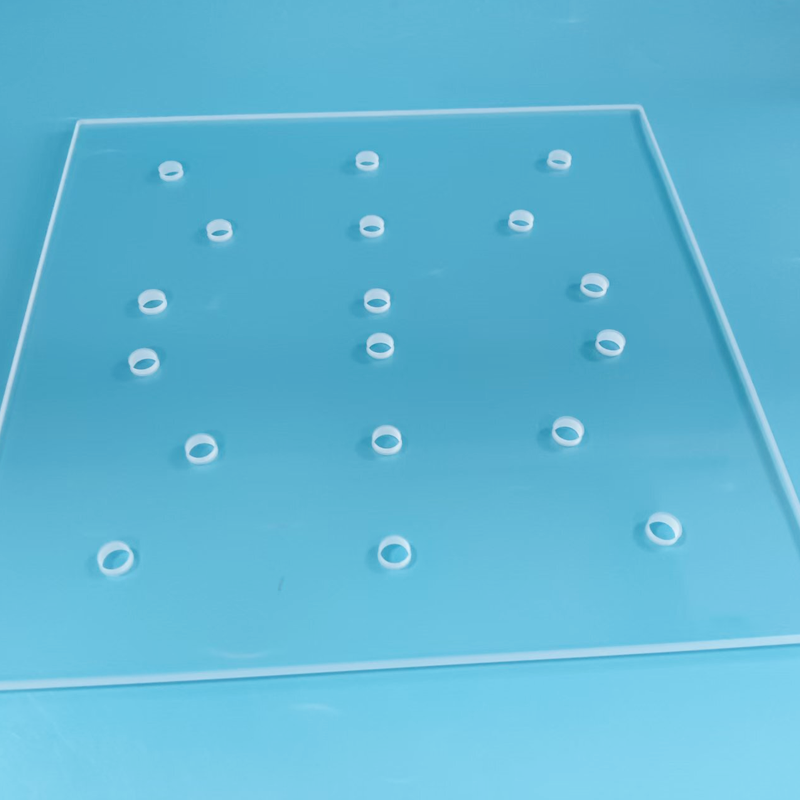

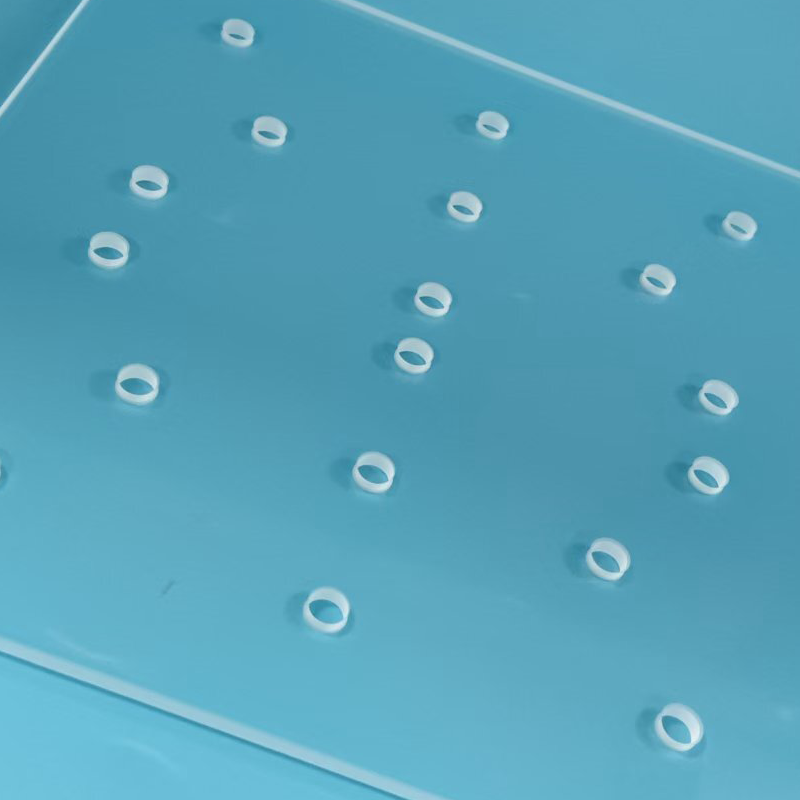

Lastra di vetro al quarzo con calibrazione wafer da 9 pollici con planarità ultra elevata

Questa lastra di vetro al quarzo per calibrazione wafer da 9 pollici è uno standard di calibrazione per apparecchiature a semiconduttore ad alta precisione. Progettato con planarità ultraelevata e tolleranza dimensionale ridotta, soddisfa le specifiche standard dei wafer da 9 pollici per la verifica quotidiana delle apparecchiature in applicazioni di litografia, sonda, ispezione AOI e metrologia ottica.

Parametri del prodotto

Caratteristiche principali

• Planarità ultraelevata– Superficie lucidata di precisione con tolleranza di planarità estremamente stretta, che garantisce risultati di calibrazione affidabili per apparecchiature a semiconduttore.
• Proprietà ottica uniforme– Trasmissione ottica coerente su tutta la superficie della piastra, ideale per la calibrazione del sistema di ispezione AOI e basato sulla visione.
• Basso stress interno– Deformazione termica e deformazione indotta da stress minime, mantenendo la stabilità dimensionale in condizioni ambientali variabili.
• Resistenza alla pulizia chimica– Resistente ai solventi standard per la pulizia dei semiconduttori, preservando la qualità della superficie dopo ripetuti cicli di pulizia.
• Stabilità a lungo termine– Standard di calibrazione dedicato progettato per un uso quotidiano ripetuto senza degrado della precisione nel tempo.

Applicazioni

1. Ispezione dei wafer semiconduttori

Piastra di riferimento principale per la dimensione del wafer da 9 pollici, la planarità e l'ispezione della deformazione. Serve come standard di calibrazione giornaliera per le apparecchiature di ispezione ottica AOI dei wafer, unificando la precisione di rilevamento su tutte le linee di produzione.

2. Litografia e processo di confezionamento

Punto di riferimento per l'allineamento di macchine litografiche e die bonder. La calibrazione regolare della messa a fuoco delle lenti dell'apparecchiatura e della precisione del posizionamento della piattaforma riduce i difetti di produzione e migliora la consistenza della resa.

3. Attrezzatura per test Prober

Piastra di riferimento per la calibrazione delle coordinate della stazione di sonda e la verifica della planarità della piattaforma, garantendo la precisione precisa dei test elettrici sui wafer nella produzione di semiconduttori.

4. Calibrazione di laboratorio ottico

Vetro di calibrazione standard per macchine di misura visiva e tester di contorno, utilizzato per la verifica di routine della precisione degli strumenti nei laboratori di metrologia.

Vantaggi rispetto al vetro ordinario e alla lastra di quarzo comune

A differenza delle normali lastre di vetro e delle comuni lastre di quarzo, questa lastra di vetro al quarzo di grado di calibrazione presenta superfici lucidate di precisione con tolleranza di planarità rigorosamente controllata. Presenta una deformazione termica minima e mantiene una precisione stabile dopo ripetute pulizie chimiche, rendendolo un componente di calibrazione dedicato e standard di settore, progettato specificamente per gli ambienti di produzione di semiconduttori.
