2x0,25x12 mm tubo di vetro di quarzo a estremità allargata per la protezione della fibra ottica
| Luogo di origine | Cina |
|---|---|
| Numero di modello | QT-FT-2x0.25x12 |
Dettagli
| Materiale | Silice fusa ad elevata purezza (SiO2 > 99,99%) | Diametro esterno | 2 mm |
|---|---|---|---|
| Spessore della parete | 0,25 mm | Lunghezza | 12 mm |
| Temperatura operativa massima | 1100°C | Progettazione della metropolitana | Bocca a campana svasata (un'estremità allargata) |
| Muro interiore | Estremità lisce, con foro di precisione e senza sbavature | Resistenza chimica | HF, acidi e alcali forti, solventi organici |
| Trasmittanza | Gamma UV-visibile | Purezza | Nessuna precipitazione di ioni metallici |
| Applicazione | Manicotto del connettore in fibra, protezione della giunzione a fusione, gestione della fibra multi- | ||
| Evidenziare | tubi di vetro di quarzo a punta sgonfiata,tubi di vetro di quarzo di 2x0,25x12 mm |
||
Descrizione di prodotto

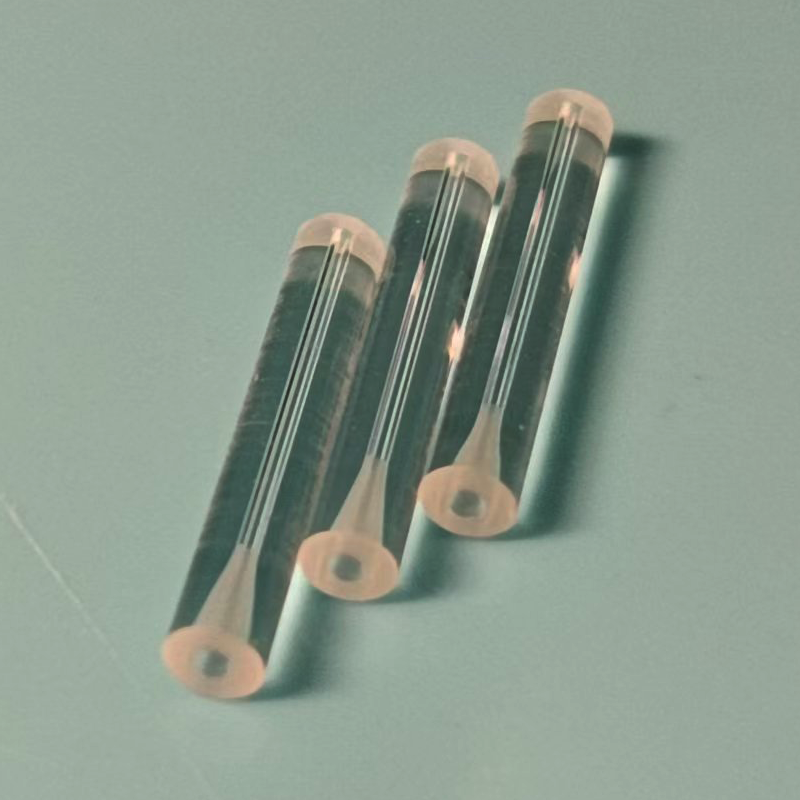

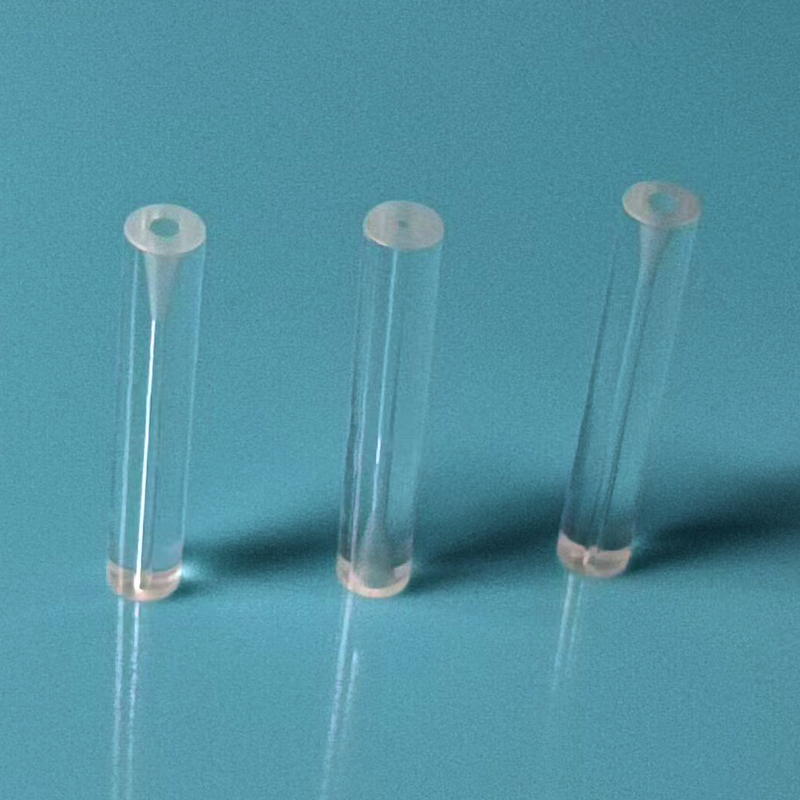

Visualizzazione del prodotto
IlTubo di protezione in fibre di quarzo(OD2mm x Parete 0,25mm x Lunghezza 12mm) è un microcomponente progettato con precisione progettato per la protezione della fibra nuda nei dispositivi di comunicazione ottica.Fabbricazione a partire da silice fuso di alta purezza (SiO2 > 99.99%), presenta un unico design a campana che combina l'inserimento liscio della fibra con un blocco sicuro proteggendo le delicate fibre nude da danni meccanici, stress termico,e contaminazione ambientale.
Disegno di base: struttura gonfiabile a campana-bocca
| Caratteristica | Benefici |
|---|---|
| Innesco aperto (estremità larga) | Guida il filettamento delle fibre senza intoppi, eliminando la resistenza all'inserimento e prevenendo l'abrasione del rivestimento |
| End di blocco stretto (Small End) | Assicura la fibra in posizione, impedendo la rimozione e la frattura del nucleo indotta dalla piegatura |
| Fine di precisione senza foratura | Eliminare il rischio di rivestimento in fibre tagliato dai bordi taglienti del tubo |
Caratteristiche chiave
- 1100°C Resistenza alle alte temperatureSostituisce le conventionali manicotte riscontrabili a calore in condizioni termiche estreme, ideale per le stazioni base industriali e le sottostazioni elettriche
- Forte resistenza agli acidi e agli alcali:Durabilità chimica eccezionale contro ambienti corrosivi, che garantisce una protezione a lungo termine in condizioni difficili
- Alta purezza senza precipitazioni metalliche:SiO2 > 99,99% con zero fuoriuscita di ioni, preservando l'integrità del segnale nei percorsi ottici di precisione
- Trasmissione UV:Eccellente lucidità ottica per il curing di adesivi UV-curable e l'ispezione visiva delle fibre
- Precisione di perforazione e parete interna liscia:Tolleranza di diametro ristretto con superficie interna a basso attrito per un posizionamento coerente delle fibre
Applicazioni
| Applicazione | Descrizione |
|---|---|
| Connettore in fibra e maniche a coda di porcellana | Preinstallato all'interno dei connettori FC/SC/LC per proteggere le fibre da sollecitazioni di trazione e rottura da piegatura durante la connessione/sconnessione; ideale per moduli ottici e ricevitori |
| Protezione delle articolazioni di fusione | Tubo sigillato che incapsula le fusioni per isolare i danni da calore elevato, grasso e umidità; ampiamente utilizzato nelle stazioni base industriali ad alta temperatura e nelle sottostazioni elettriche |
| Gestione della fibra combinata multi-core | Apertura aperta raccoglie più fibre nude per l'orientamento dei cavi; applicato in splitter ottici e scatole di distribuzione della fibra |
Vantaggi competitivi
contro manicotti riscontrabili:Resiste al limite di 1100 °C contro ~ 200 °C; il quarzo trasparente consente l'ispezione visiva senza rimuovere il manico; zero deflusso di gas in ambienti a vuoto o ad alta temperatura
contro Ferrule in ceramica:Peso più leggero con durezza paragonabile; trasparente ai raggi UV per il curaggio dell'adesivo; perforatore di precisione con finitura della parete interna più liscia; più conveniente per l'implementazione di grandi volumi
contro tubi di protezione in plastica:Stabilità termica superiore senza ammorbidimento o deformazione; eccellente resistenza ai solventi organici; stabilità dimensionale a lungo termine senza ingiallimento o deformazione
Specificità
| Parametro | Valore |
|---|---|
| Materiale | Silice fuso di alta purezza (SiO2 > 99,99%) |
| Diametro esterno | 2 mm |
| Spessore della parete | 0.25 mm |
| Distanze | 12 mm |
| Temperatura massima di funzionamento | 1100°C |
| Tipo di progetto | Bocca di campana (una estremità ingrandita) |
| Resistenza chimica | HF, acidi forti e alcali, solventi organici |
| Parete interna | Fine liscia, precisione, senza foratura |
| Purezza | Nessuna precipitazione di ioni metallici |
